一、系統結構：

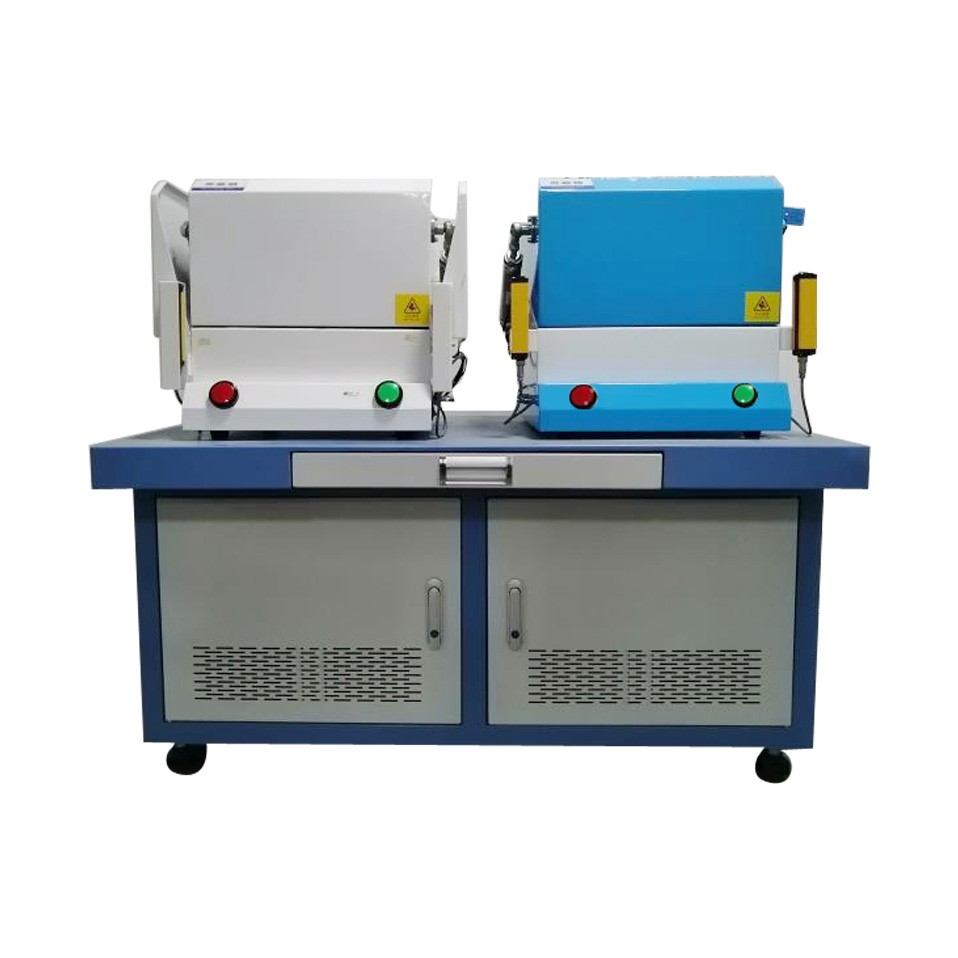

包括五大部分，分別是：2個氣動隔音屏蔽箱、藍牙模塊、音頻測試儀器系統、自動化控制系統、治具等輔助設備。

該系統采用一拖二的架構，更加適用于耳機產品特點，在實際測試工作中效率更高，更加節省時間。

二、測試的功能項目：

MIC的聲學指標測試

喇叭的聲學指標測試

播放、音量加/減，上下曲等所有按鍵測試
電池電量比對
藍牙地址及藍牙設備名稱比對

藍牙的連接性RSSI值

可集成藍牙PCBA射頻（兼容N4010A、MT8852）、電流、功能測試

支持搜索或掃碼模式測試
支持TWS雙條碼模式測試
可配合自動按鍵進行自動按鍵測試
所有測試數以EXCEL和圖片格式保存，和藍牙地址或條碼一對一綁定
所有數據報告可上傳服務器，也可對接MES信息管理系統等數據庫

三、測試的聲學指標:
頻響曲線；
平均靈敏度（SPL）；
單次諧波失真（2-20次）；
總諧波失真曲線（THD）；
左右聲道單頻點失真度
異常音檢測（Rub&Buzz）,替代人工聽音；
左右耳機平衡度曲線；
自定義單頻點平衡度；
左右極性；
左右隔離度；
電聲信噪比；
麥克風頻響曲線；
麥克風平均靈敏度；
麥克風失真曲線；

       四、結果判定：

系統根據被測產品所檢測出的技術參數，自動與設定的技術標準進行對比，自動判斷被測產品是否合格，合格顯示：passed，不合格顯現：failed。

        五、自動化控制系統

    自動化控制系統，協調氣動屏蔽箱、藍牙模塊、各個測試儀器設備之間進行有機的協調，自動安排各個設備的啟動和關閉順序，使整個系統有效的運轉起來，精準的安排整個系統的流程，大大提高工作效率，每臺產品的測試時間大大縮短，一般一個完成的產品測試可以在30秒以內完成。

     自動化控制系統還可以進行數據的處理和上傳，包括：

測試數據以 EXCEL 文檔保存報告 ；

測試報告以藍牙地址名和測試時間為文件名 一對一保存 ；

所有數據報告可對接 MES 系統，實現 MES 系統與本系統的相互連接和調用。

        六、治具等輔助設備

    包括測試治具、機柜、支架、顯示器等。

        廣泛應用于各類耳機的測試種，不僅可以在生產上進行快速的自動化測試，也可滿足研發測試的要求，適合的產品包含：藍牙無線耳機，藍牙真無線耳機（TWS）等、也可測試普通帶線的耳機。
